IC định thời 556

Chủ nhật - 20/01/2013 20:23

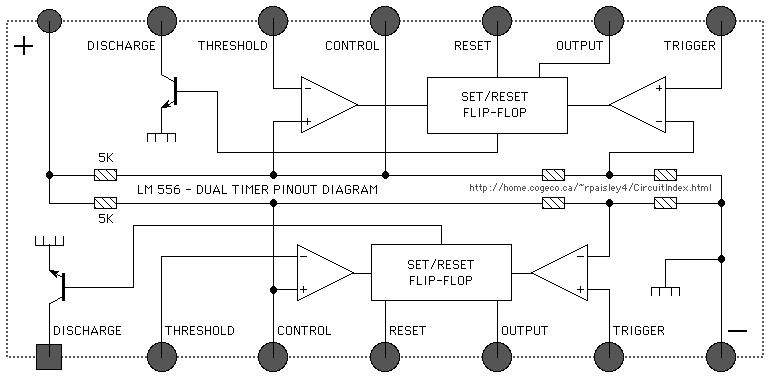

IC Định thời 556 thực chất là hai IC 555 trong cùng một IC như sơ đồ khối dưới đây:

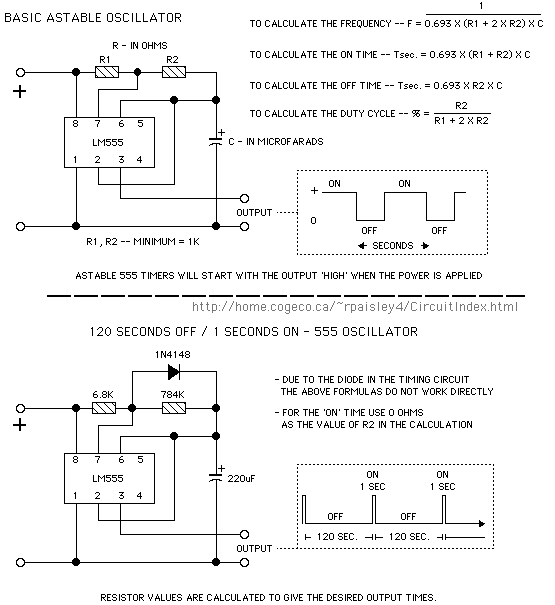

Các ứng dụng của 556 thực chất cũng là sử dụng từng con 555 độc lập bên trong nó như dưới đây:



Trên đây là hai mạch phát xung đa hài, tùy thuộc vào các giá trị của R và C trong mạch mà chiều dài của các Xung T(on) và T(off) khác nhau.

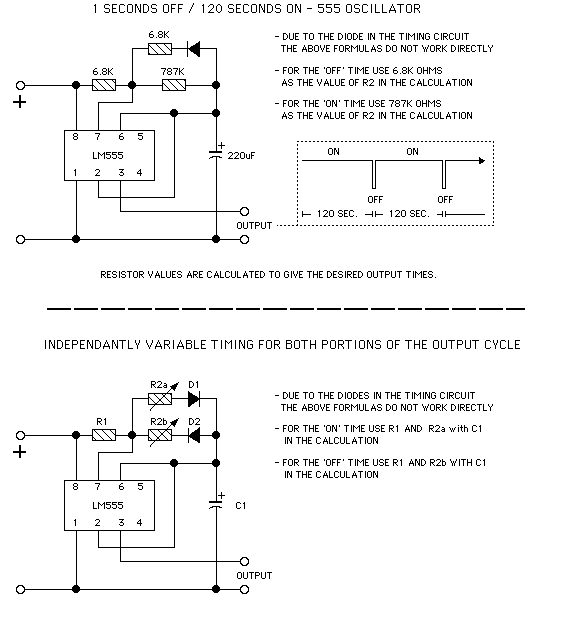

Tương tự, tham khảo thêm các mạch dưới đây:

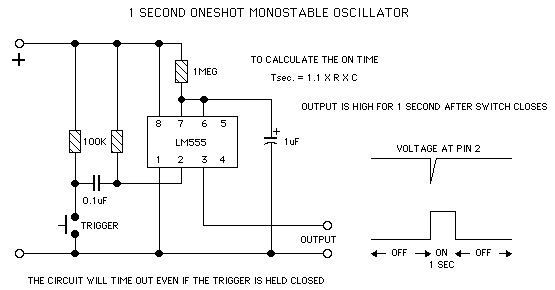

Và dưới đây là mạch tạo 1 xung có độ dài đúng bằng 1 giây đồng hồ:

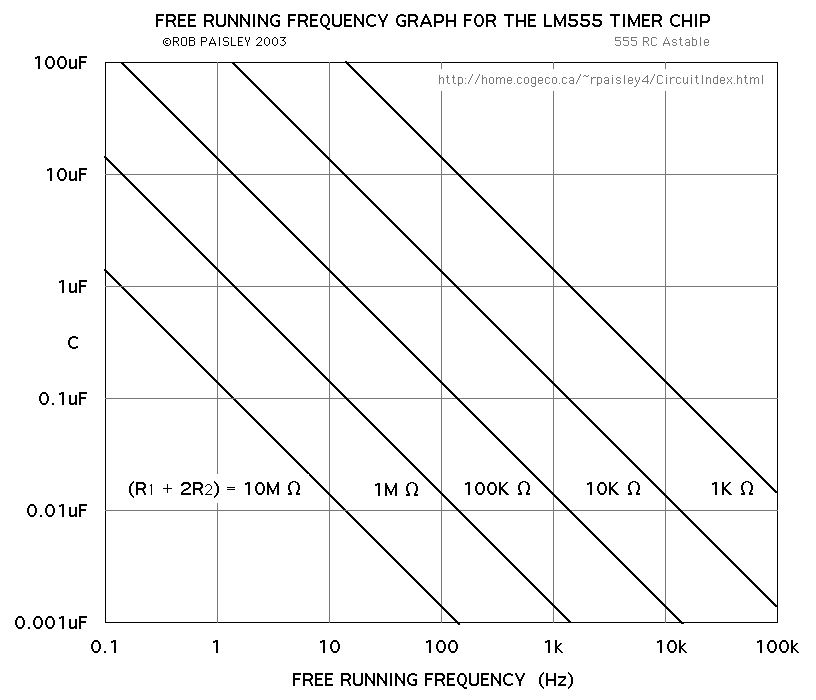

Thời gian kéo dài xung nói trên có thể được thay đổi và điều chỉnh thông qua bảng tham số các Giá trị Điện trở R và Tụ điện C như dưới đây:








Tác giả bài viết: Dr Trần Phúc Ánh
