LM2576

LM2576

Hoàn toàn tương tự Họ LM2575, LM2576 cũng là loại IC nguồn Switching rất thông dụng trên Thị trường và có khả năng hoạt động được với điện áp vào lên tới 40V đối với các loại thông thường hoặc tới 57V đối với loại LM7526HV (đuôi ‘HV’ kèm theo có nghĩa là High Voltage tức là điện áp cao).

Đặc biệt, họ LM2576 có các loại dưới đây:

LM2776 – 3.3 là loại IC Ổn áp Switching cho điện áp ra đúng bằng 3,3V;

Tần số Chuyển mạch: 52 kHz

LM2576 – 5.0 là IC Ổn áp Switching cho điện áp ra đúng bằng 5V;

Tương tự, LM2576 – 12 và LM2576 – 15 là loại Ổn áp Switching cho ra điện áp tương ứng là 12V và 15V.

Riêng đối với loại LM2576 – Adj là loại Ổn áp Switching cho phép điều chỉnh được điện áp ra từ 1,25V đến 33V tuỳ theo yêu cầu.

Điều khác biệt quan trọng nhất giữa LM2575 và LM2576 là Cường độ dòng điện cung cấp tối đa cho tải đối với LM2575 chỉ là 1A thì đối với LM2576 lại cho phép lên tới 3A.

Họ IC LM2576 cũng có 5 chân (giống như LM2575 hoàn toàn) với các chức năng tương ứng dưới đây:

Chân 1: Điện áp vào;

Chân 2: Điện áp ra;

Chân 3: Cực âm chung cho cả điện áp ra và điện áp vào;

Chân 4: Hồi tiếp điện áp để hiệu chỉnh điện áp ra;

Chân 5: Cho phép cắt hoặc hoặc mở nguồn (nếu nối về cực âm thì nguồn được mở liên tục cho tải. Nếu để hở mạch hoặc nối lên dương thì nguồn cấp cho tải sẽ bị cắt tức là không có điện áp ra).

Mạch dưới đây mô tả cấu trúc bên trong và nguyên lý mạch điện bên ngoài của họ IC LM2576.

§        Mạch nguồn đơn cực – dương

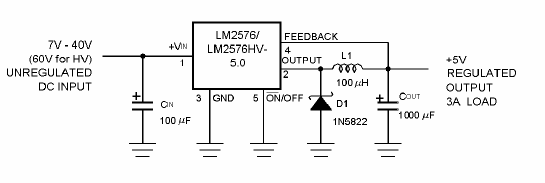

Mạch nguồn đơn giản nhất được mô tả như dưới đây:


          Chú ý: Diode D1 cũng là loại diode Xung 1 – 3 A được bán phổ biến trên Thị trường hiện nay và cuộn L1 cũng được cuốn 42 vòng trên một lõi xuyến ferrit tuy nhiên sẽ có kích thước lớn hơn so với lõi xuyến ferrit sử dụng cho LM2575 (có thể xác định kích thước của lõi xuyến ferrit của Cuộn L1 bằng phương pháp thực nghiệm thông qua việc thay đổi kích thước của lõi xuyến ferrit để đạt được Cương độ dòng tải yêu cầu với điện áp ổn định mà Cuộn dây L1 không bị nóng là được).



          Trên thực tế, không thể áp dụng được lý thuyết thuần tuý để tính toán kích thước của lõi xuyến của Cuộn L1 ngoài việc thông qua thực nghiệm.

          Để tạo được một Hệ thống Nguồn Switching có thể thay đổi được điện áp ra bằng LM2576 – Adj hoàn toàn có thể thiết kế tương tự như đối với LM2575 – Adj.



Hình bên đây mô tả giản đồ biến đổi Năng lượng của sự Chuyển mạch Dòng điện (Điều chế Độ rộng Xung đối với Cường độ Dòng điện) phụ thuộc giữa Điện áp vào và Điện áp ra sao cho nếu Cường độ Dòng điện mà Tải yêu cầu càng bé hoặc Điện áp vào càng lớn thì Xung tạo ra có độ rộng càng ngắn. Ngược lại, nếu Cường độ Dòng điện mà Tải yêu cầu càng lớn hoặc do Điện áp vào càng nhỏ thì Xung tạo ra càng cần phải có độ rộng càng lớn.

          Khi đó, nếu Độ rộng Xung của Nguồn Chuyển mạch thay đổi thì Giá trị Điện áp ra sẽ được xác định bởi Giá trị Trung bình của Độ rộng Xung Chuyển mạch được thay đổi sao cho Độ rộng Xung càng lớn thì điện áp ra trung bình cũng sẽ càng lớn.

Tác giả bài viết: Dr Trần Phúc Ánh
