Mô phỏng dòng điện qua cuộn cảm

Tác động của Cuộn cảm đối với quá trình đóng - ngắt dòng điện qua nó

1./.  Phát sinh dòng điện cảm ứng
- Lúc đóng điện (on)
Khi bắt đầu đóng điện cho dòng điện I chạy qua mạch thì nó sẽ sinh ra một Suất điện động ngược lại làm cho Cường độ dòng điện đi qua nó chỉ được phép tăng lên từ từ sau đó mới đạt giá trị bão hòa (cực đại) nếu thời gian đóng mạch cho dòng điện chạy qua đủ lớn hoặc Điện cảm của cuộn dây không lớn, lúc này nó sẽ làm cho đèn Led màu đỏ sáng lên (đèn Led màu xanh đang tắt: Led màu xanh và Led màu đỏ mắc ngược chiều nhau và song song với nhau để phân biệt chiều của dòng điện chạy qua trong mạch).



- Lúc ngắt điện (off)

Khi ngắt điện, Cuộn cảm bị mất dòng điện chạy qua nó nên nó cũng lại sinh ra một dòng điện chạy ngược lại so với dòng điện đã cấp vào cho nó lúc trước làm cho đèn Led màu xanh sáng lên (vì Led màu đỏ lắp ngược chiều với Led màu xanh nên Led màu đỏ sẽ bị tắt) nhưng dòng điện này chỉ xuất hiện rất ngắn với điện áp cao gấp vài lần so với hiệu điện thế của nguồn điện cấp cho nó nhưng với cường độ rất bé.

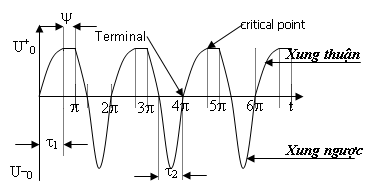

 Hình bên mô tả quá trình tăng dần dần của dòng điện khi bắt đầu được đóng mạch (độ dài của xung lớn hơn và được quy ước theo chiều dương của đồ thị nên được gọi là Xung dương) và nó sinh ra một dòng điện ngược lại được gọi là Xung âm nhưng có độ rộng ngắn hơn so với độ rộng của Xung dương nhưng có biên độ lớn hơn Xung dương.

2./.  Gây lệch phase giữa điện áp và cường độ dòng điện
Khi cho dòng điện xoay chiều đi qua Cuộn cảm thì Dòng điện qua nó sẽ bị chậm hơn 90 độ (nếu trong mạch không có Điện trở thuần) như đồ thị bên đây.
Sở dĩ có hiện tượng này là vì do khi Điện áp tăng lên trên hai đầu Cuộn cảm thì nó sẽ sinh ra dòng điện ngược chiều để chống lại nên dòng điện đi qua Cuộn cảm sẽ tăng chậm hơn so với sự tăng lên của Điện áp trên nó. Ngược lại, khi Điện áp đặt trên hai đầu Cuộn cảm bắt đầu giảm thì nó lại sinh ra một Dòng điện chống lại sự giảm của dòng điện qua nó nên Dòng điện qua nó lại giảm chậm hơn...

3./.  Sinh ra Từ trường
Khi dòng điện chạy qua Cuộn cảm hoặc dòng điện qua nó bị ngắt thì nó cũng sẽ tạo ra Từ trường là những đường cong khép kín như được mô tả ở trên.
Từ trường do Cuộn cảm tạo ra khi có dòng diện chạy qua nó cũng sẽ sinh ra lực làm cho các vòng dây của Cuộn cảm có thể chuyển động hoặc hút vào các vật bằng kim loại giống như tác dụng của một Nam châm điện.

Xem thêm: Mô phỏng Cuộn cảm với dòng xoay chiều

Tác giả bài viết: Dr Trần Phúc Ánh
